囯产精品一区二区三区线|日韩免费一区免费二区|女同在线 一区二区|视频二区 高清在线|日韩在线一区二区31|亚洲中文字幕在线视频观看二区|激情aa视频试看免费|久久综合亚洲国产精品

尼龍料以其高強度、耐磨和韌性在注塑加工中備受青睞，常用于汽車零件、機械齒輪等高要求場景。然而，任何材料都有短板，尼龍料在注塑加工中也存在一些不足，若不妥善處理，可能會導致產品瑕疵或效率下滑。今天就來聊聊尼龍料在注塑加工中的那些“軟肋”.

吸濕性強是尼龍料最頭疼的問題。尼龍料像海綿一樣容易吸水，尤其在潮濕環境下，如果原料沒烘干到位，注塑時水分受熱汽化，成品就會出現氣泡、銀紋或表面粗糙，甚至內部空洞影響強度。我有次趕制一批尼龍軸承，忘了延長烘干時間，結果成品表面全是細小氣孔，返工損失慘重。后來我們改用除濕烘箱，嚴格在120-140℃烘干6小時以上，水分控制在0.2%以下，問題才徹底解決。建議注塑前用專業設備檢測原料濕度，確保萬無一失。

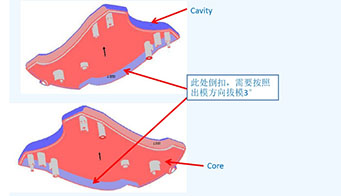

收縮率高是另一個挑戰。尼龍料的收縮率通常在1-2%，比PP或ABS高，冷卻后容易導致尺寸偏差或翹曲，尤其在壁厚不均的零件上更明顯，厚薄區域收縮不一致，拉扯著產品變形。我在做尼龍外殼時，就遇到過裝配間隙過大的問題，原因是沒預留足夠收縮余量。解決辦法是模具設計時通過模擬軟件預測收縮趨勢，適當放大模具尺寸；工藝上，控制模具溫度在80-120℃，延長保壓時間，盡量平衡收縮應力。尼龍料的加工溫度范圍窄，過高會降解變色，過低流動性差，建議嚴格保持在230-280℃，避免質量波動。

流動性偏弱也是尼龍料的不足。相比其他塑料，尼龍熔體粘度較高，在薄壁或復雜結構中容易出現短射或焊線強度低。特別是加玻纖的增強尼龍，纖維分布不均還會導致表面粗糙。我處理過一個尼龍接頭項目，初始注塑時總有填充不全的缺陷，后來優化了熱流道設計，增加注射速度，效果明顯改善。模具澆口位置也要選好，靠近厚壁區最佳，減少流動阻力。對于結晶速度快的尼龍料，模具溫度稍高能避免提前固化。

這些不足聽起來麻煩，但并非無解。選擇低吸濕的尼龍牌號，比如改性PA66，配合精準的工藝參數，能大幅降低問題發生率。試模時多記錄數據，逐步調整溫度和壓力，總能找到最佳點。尼龍料的優點依然亮眼，只要用心應對不足，它仍是高性能注塑加工的明星材料。
